模具的組成部分,各部分的名稱和作用是什么?

時間:2021-11-16 點擊:2625次 來源:本站

     模具的組成 :
     注塑模具由動模和定模兩部分組成,動模安裝在注射成型機的移動模板上,定模安裝在注射成型機的固定模板上。在注射成型時動模與定模閉合構成澆注系統和型腔,開模時動模和定模分離以便取出塑料制品。 根據模具中各個部件所起的作用,一般可將注塑模細分為以下幾個基本組成部分。
一、 成型部件成型部件由型芯和凹模組成。型芯形成制品的內表面,凹模形成制品的外表面形狀。合模后型芯和型腔便構成了模具的型腔。按工藝和制造要求,有時型芯和凹模由若干拼塊組合而成,有時做成整體,僅在易損壞、難加工的部位采用鑲件。
二、 澆注系統

澆注系統又稱流道系統,它是將塑料熔體由注射機噴嘴引向型腔的一組進料通道,通常由主流道、分流道、澆口和冷料穴組成。它直接關系到塑料制品的成型質量和生產效率。

三、 導向部件

為了確保動模和定模在合模時能準確對中,在模具中必須設置導向部件。在注塑模中通常采用四組導柱與導套來組成導向不見,有時還需在動模和定模上分別設置互相吻合的內、外錐面來輔助定位。
四、 推出機構

在開模過程中,需要有推出機構將塑料制品及其在流道內的凝料推出或拉出。推出固定板和推板用以夾持推桿。在推桿中一般還固定有復位桿,復位桿在動、定模合模時使推板復位。

五、 調溫系統

為了滿足注射工藝對模具溫度的要求,為了達到出來的塑料產品更加完美好看,需要有調溫系統對模具的溫度進行調節。對于熱塑性塑料用注塑模,主要是設計冷卻系統使模具冷卻。模具冷卻的常用辦法是在模具內開設冷卻水通道,利用循環流動的冷卻水帶走模具的熱量;模具的加熱除可利用冷卻水通道熱水或蒸汽外,還可在模具內部和周圍安裝電加熱元件。

六、 排氣槽

排氣槽用以將成型過程中型腔的氣體充分排除。常用的辦法是在分型面處開設排氣溝槽。

七、 側抽芯機構

有些帶有側凹或側孔地塑料制品,在被推出以前必須先進行側向分型,抽出側向型芯后方能順利脫模,此時需要在模具中設置側抽芯機構。

八、 標準模架

為了減少繁重的模具設計和制造工作量,注塑模大多采用了標準模架。

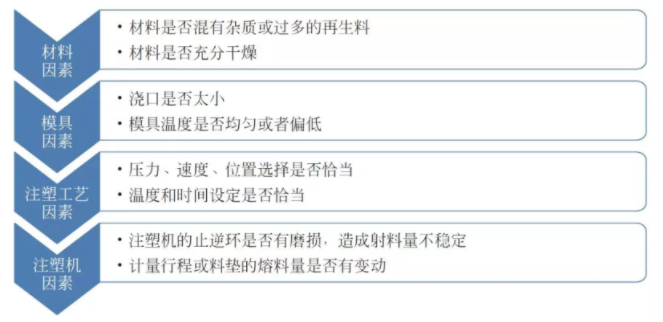

注塑模具加工成型中有可能存在的缺陷

注塑模具加工成型中有可能存在的缺陷

注塑模具加工成型歷程當中有可能遇到缺陷以下: 1.注塑塑料制品件缺陷的特性注塑歷程不完全,因?yàn)槟G粵]有填滿塑料或注塑歷程貧乏某些細節。 2.可能出現問題的緣故:(1).注塑速度不足。(2).塑料缺料(3).螺桿能手程結束處沒留下螺桿墊料。(4).運行時間變更。(5).射料缸溫度太

塑料產品填充不足的解決方案

塑料產品填充不足的解決方案

一、產品設計:設計塑件的形體結構時,應注意塑件的厚度與熔料填充時的極限流動長度。在注射成型中,塑件的厚度通常為1 ~ 3mm,大型塑件為3~ 6mm。二、原材料:1、更換材料或添加助劑以改善流動性。 2、將噴嘴拆下清理或擴大模具冷料穴和流道截面面積

模具加工工藝規程和精加工工藝

模具加工工藝規程和精加工工藝

模具加工工藝規程的內容要求1)模具或零件的名稱、圖號、材料、加工數量和技術要求等標題欄;2)毛坯尺寸和供貨狀態;3)工藝定位基準;4)成型件的加工方法和順序;確定各工序的加工余量、工序尺寸和公差要求以及工裝、設備的配置;5)各工序的工時定額;6)確定裝配基準裝配順序、方法和要求;7)確定試模要求和驗收標準。

模具的斜滑塊抽芯機構概念

模具的斜滑塊抽芯機構概念

當規件的側回較況。所需的抽芯距離不大,但所需抽芯力較大時,可采用斜滑塊機構進行側向分型與抽芯,斜滑塊抽芯機構的模具俗稱膠杯模,其特點是利用拉鉤的拉力和彈贊的推力驅動斜滑塊作斜向運動.在塑件被推出脫模的同時由斜滑塊完成側向分型與抽芯動作。斜滑塊抽芯機構通常用于外側抽芯,根據抽芯位置

塑料產品加工的注意事項是什么?

塑料產品加工的注意事項是什么?

塑料加工注意事項1、塑料注塑加工收縮問題是塑料加工中最常見的問題之一,對表面質量要求高的塑料制品,收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善,以最大限度地減少塑料加工收縮問題,提高產品質量勢在必行。2、在塑料加工注塑塑料部件較厚位置,如筋肋或突起處形成的收縮要比鄰近位置更嚴重,這是由于較厚區域
